无交叉污染流体控制技术

面向分析仪器精密流路切换的 PSV-10 切换阀和 PSY-10 注射泵。

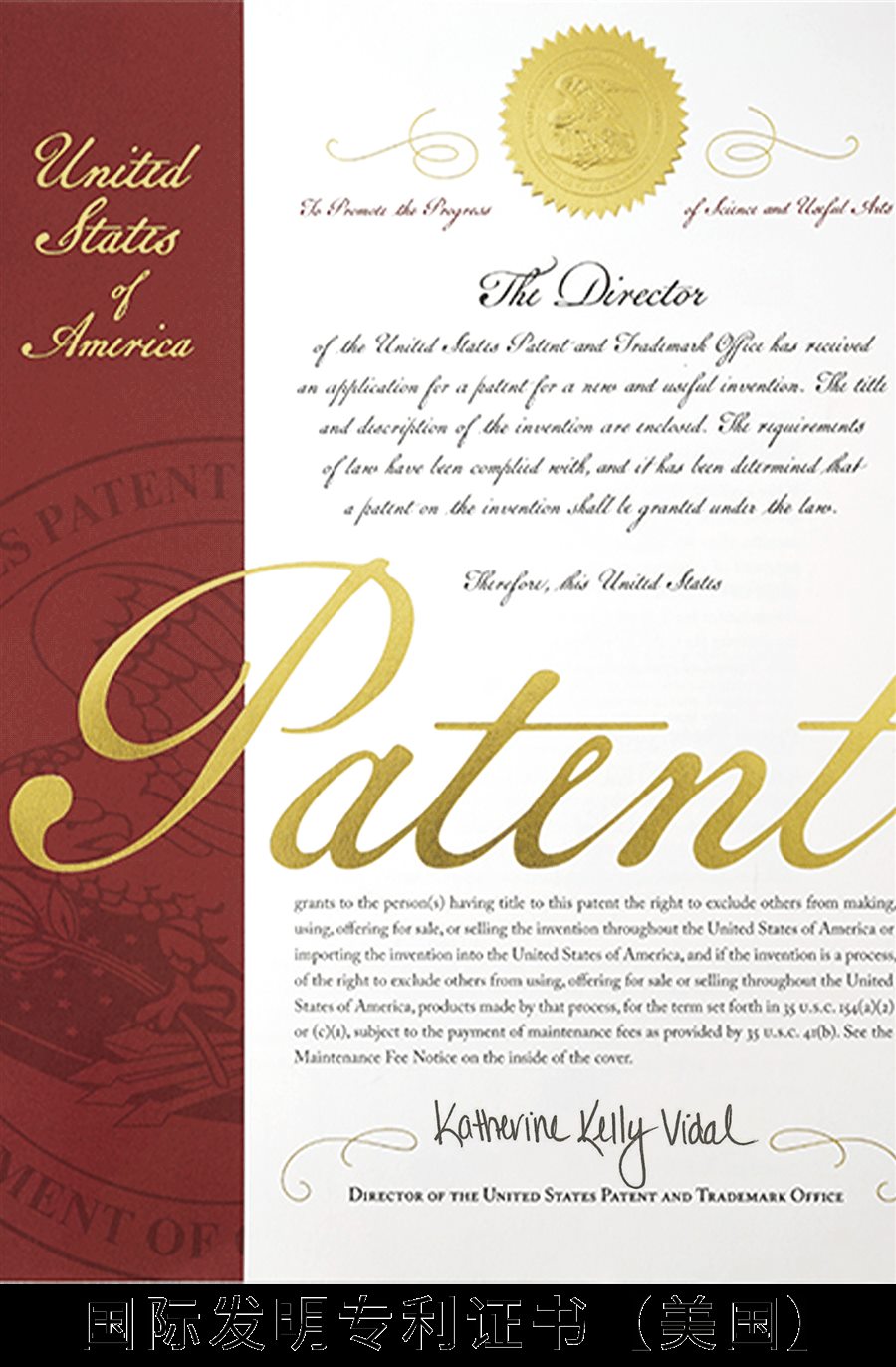

美国US11371625B2

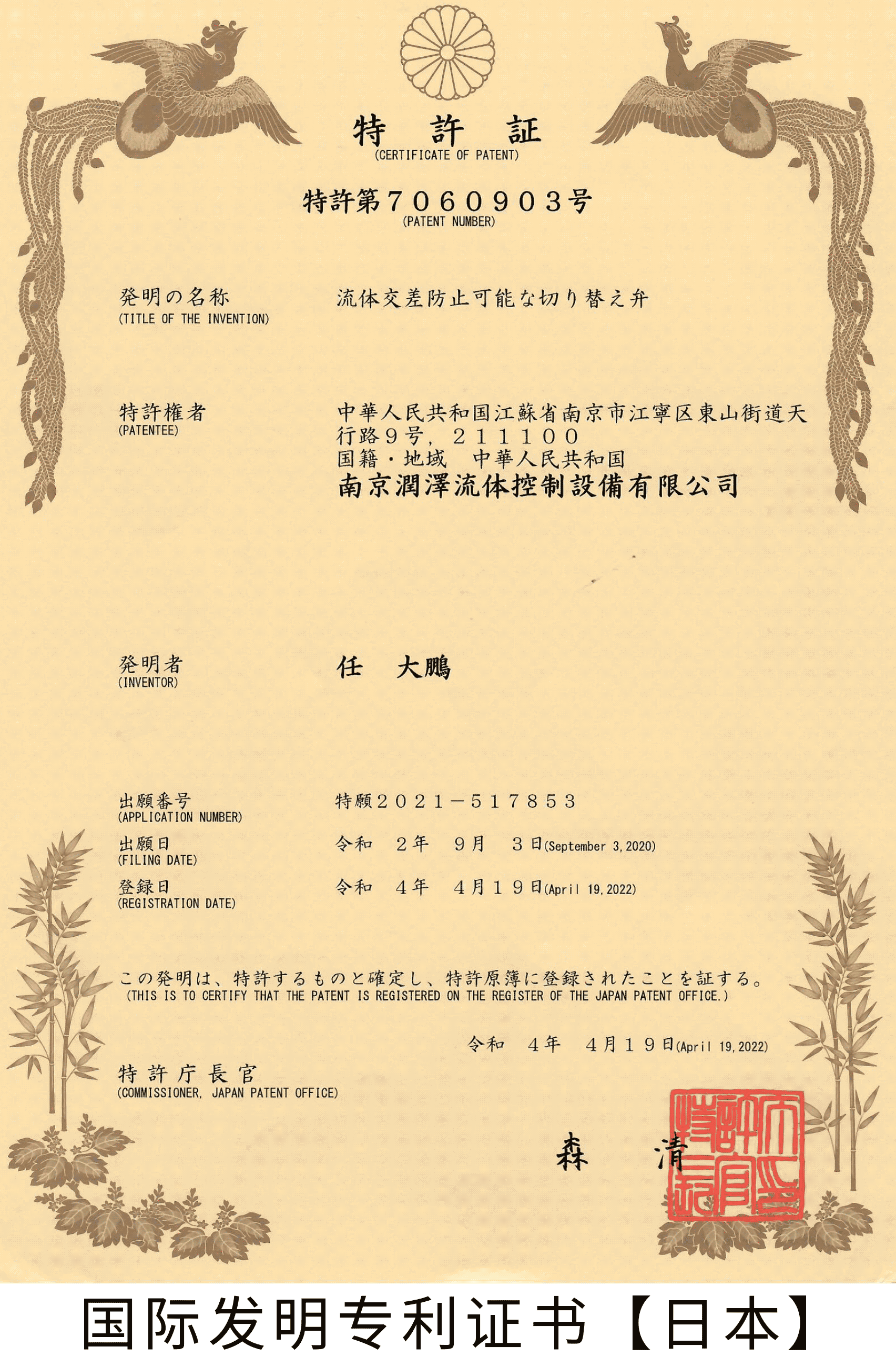

日本JP7060903

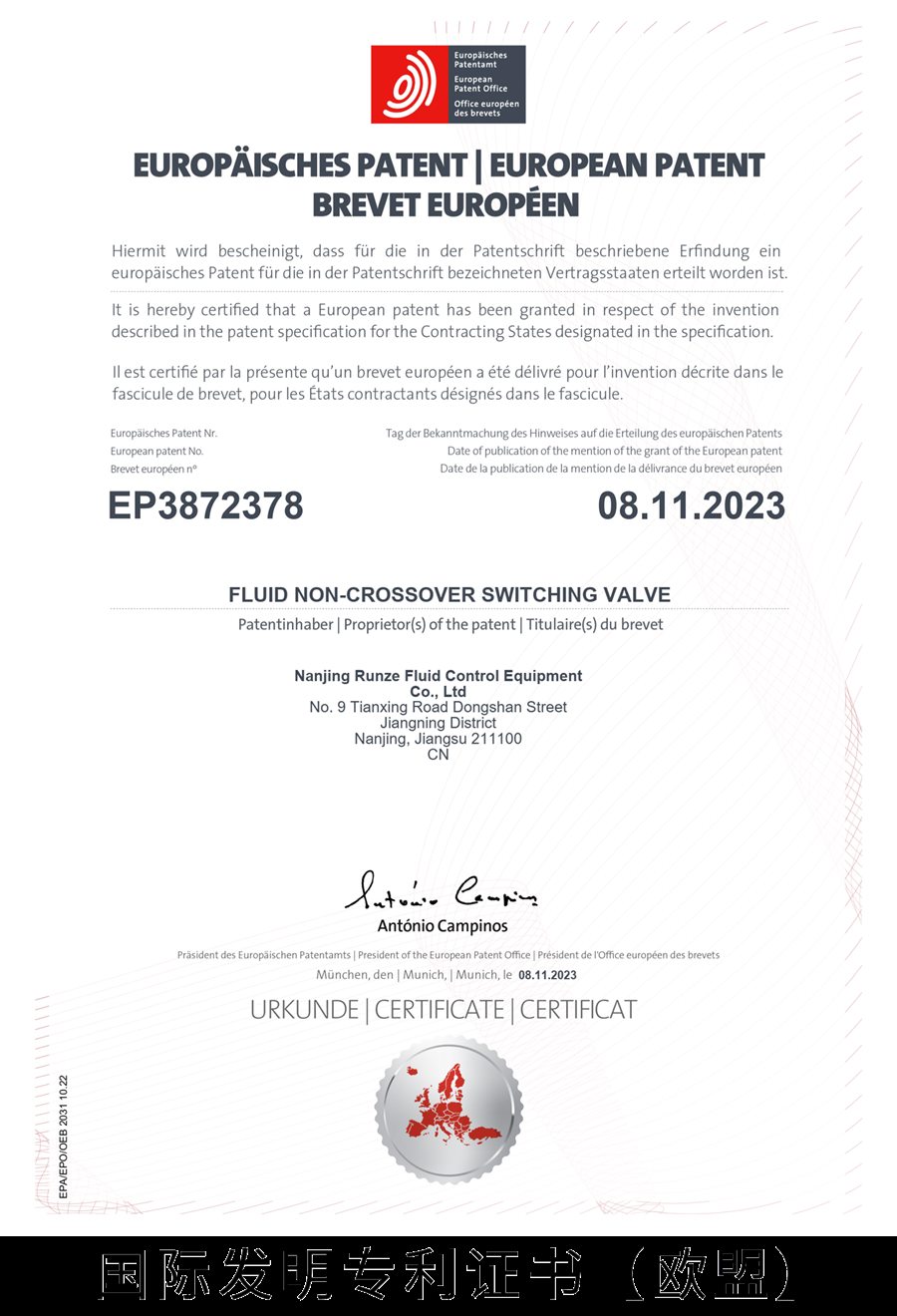

欧洲EP3872378

了解技术查看产品

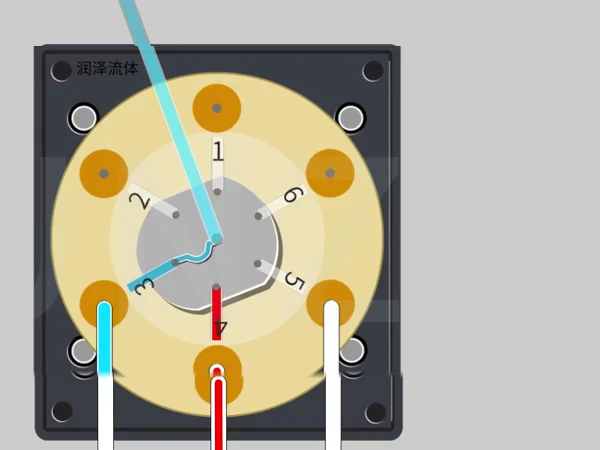

无交叉污染切换路径

3 号通道中间隔离5 号通道

沿蓝色路径观察：转子沟槽先进入中间隔离区，再转动并连接至 5 号通道，过程中不经过其他通道。

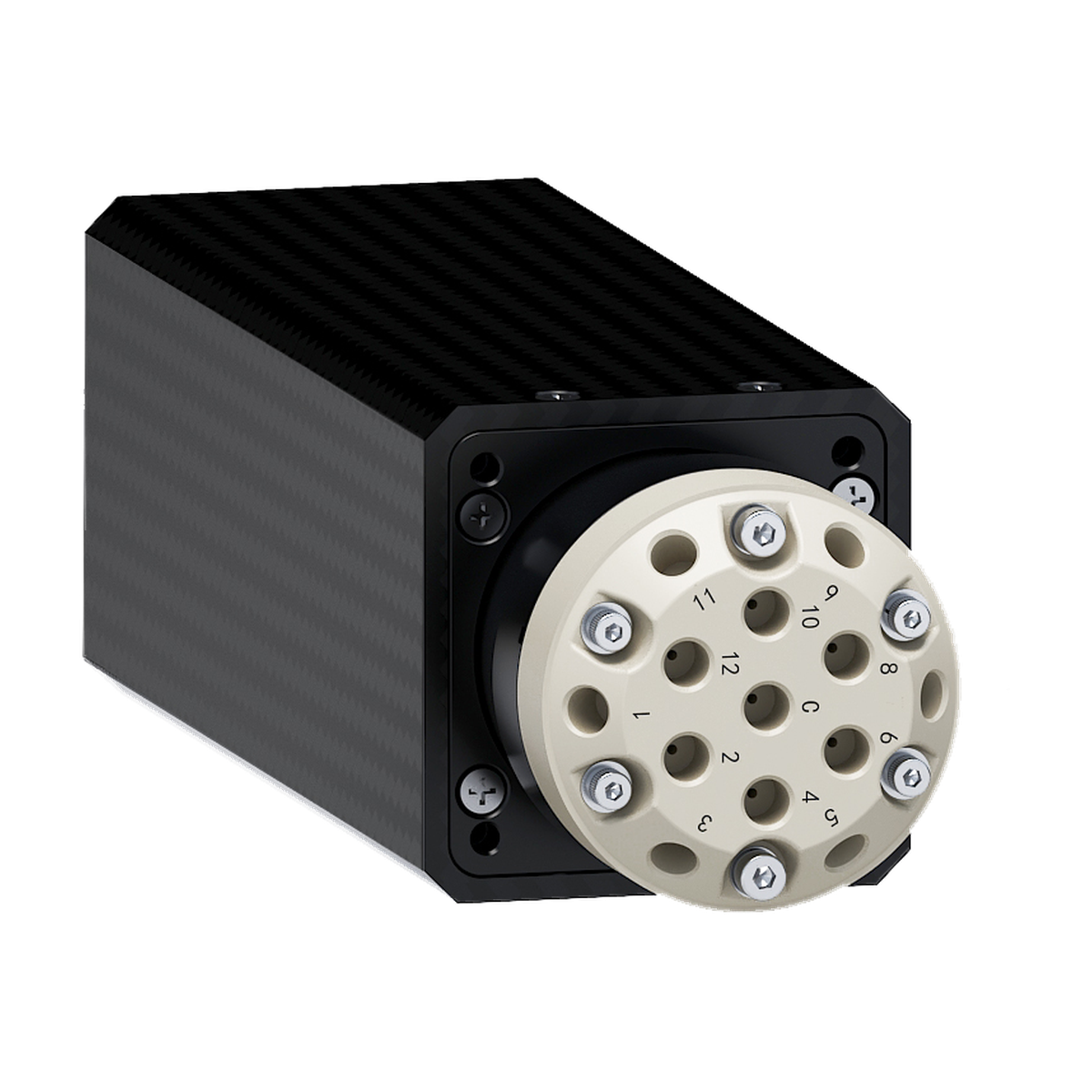

PSV-10 / 多通道切换阀

无交叉污染切换阀

提供 6、8、10、12 通道规格，采用绝对位置编码器反馈。

查看型号

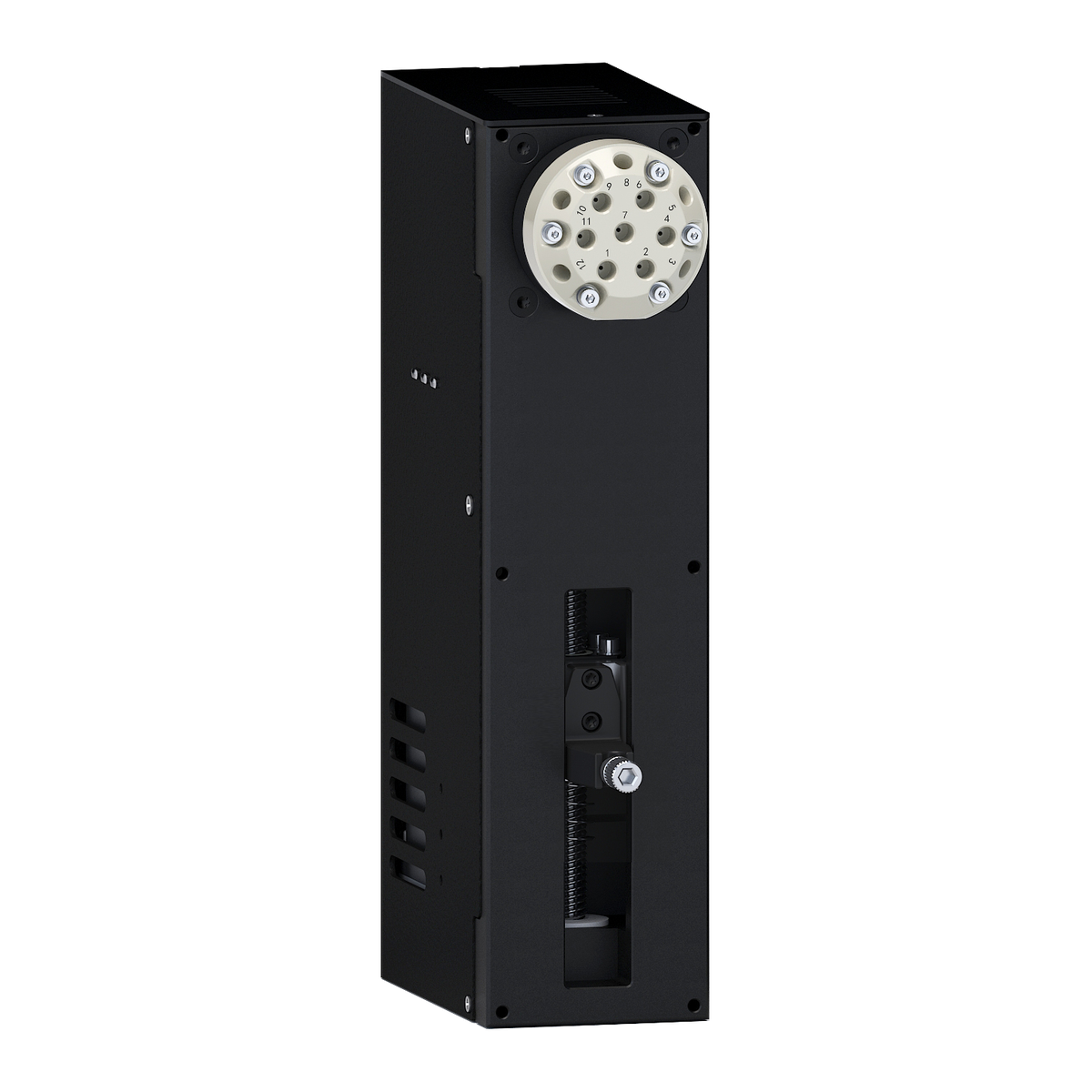

PSY-10 / 注射泵

无交叉污染注射泵

额定行程 60 mm，可配 6、8、10、12 通道氧化铝陶瓷阀头。

查看型号

技术特点

PSV-10 与 PSY-10 的技术特点

切换路径隔离

切换过程中，转子沟槽不经过其他通道，减少流路交叉污染。

双自由度阀头运动

阀头采用双自由度运动结构，先分离，再转动至目标通道。

氧化铝陶瓷流路

阀头触液部分采用氧化铝陶瓷，流道直径为 1.2 mm。

多种通信方式

支持 RS232、RS485 和 CAN 通信，可使用 ASCII 或 Modbus 协议。

资料概览

专利、质量体系及相关资料

查看资料库

3 项

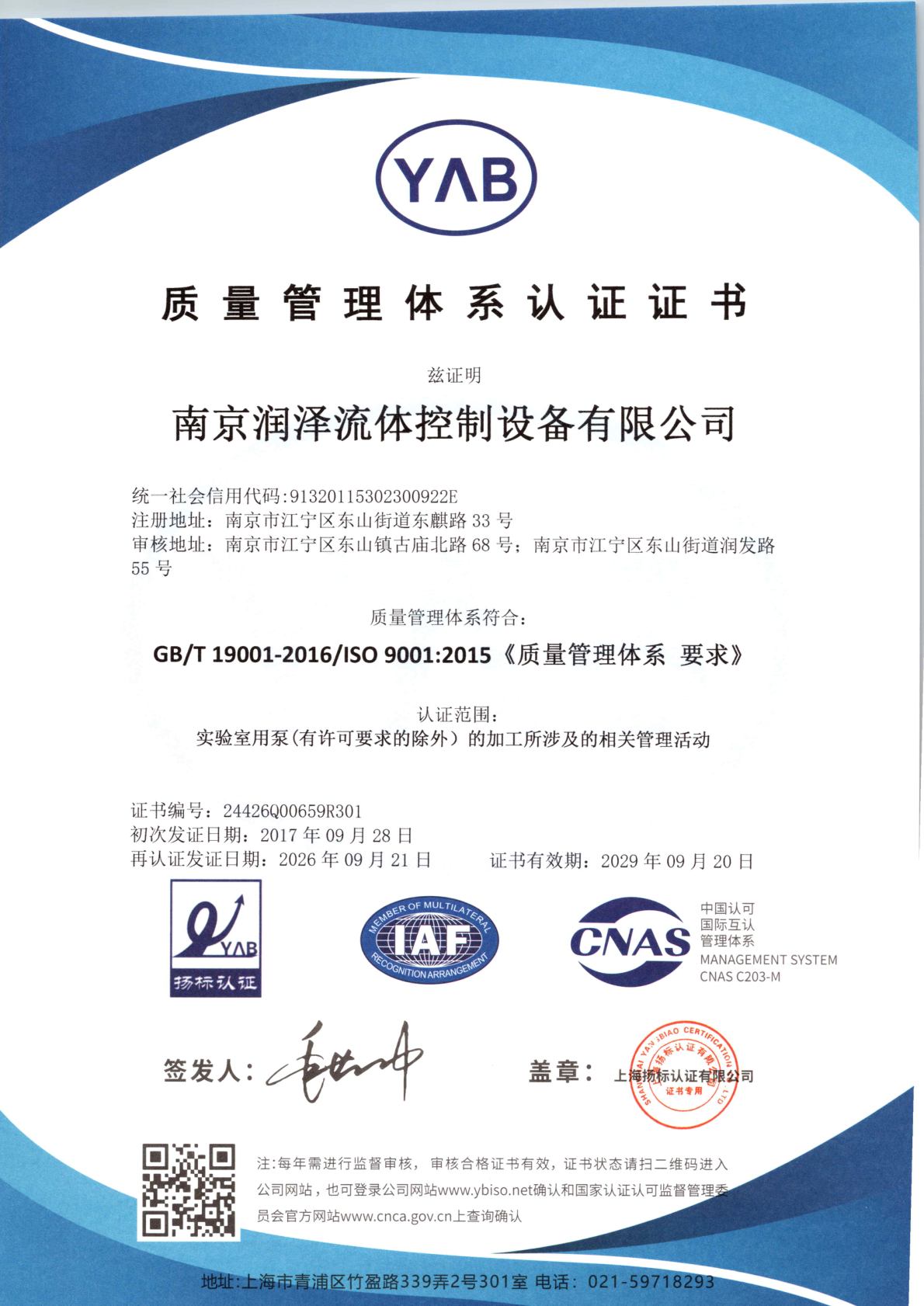

质量管理体系

该证书适用于公司质量管理体系，不代表具体产品已通过认证。

查看资料

177 份

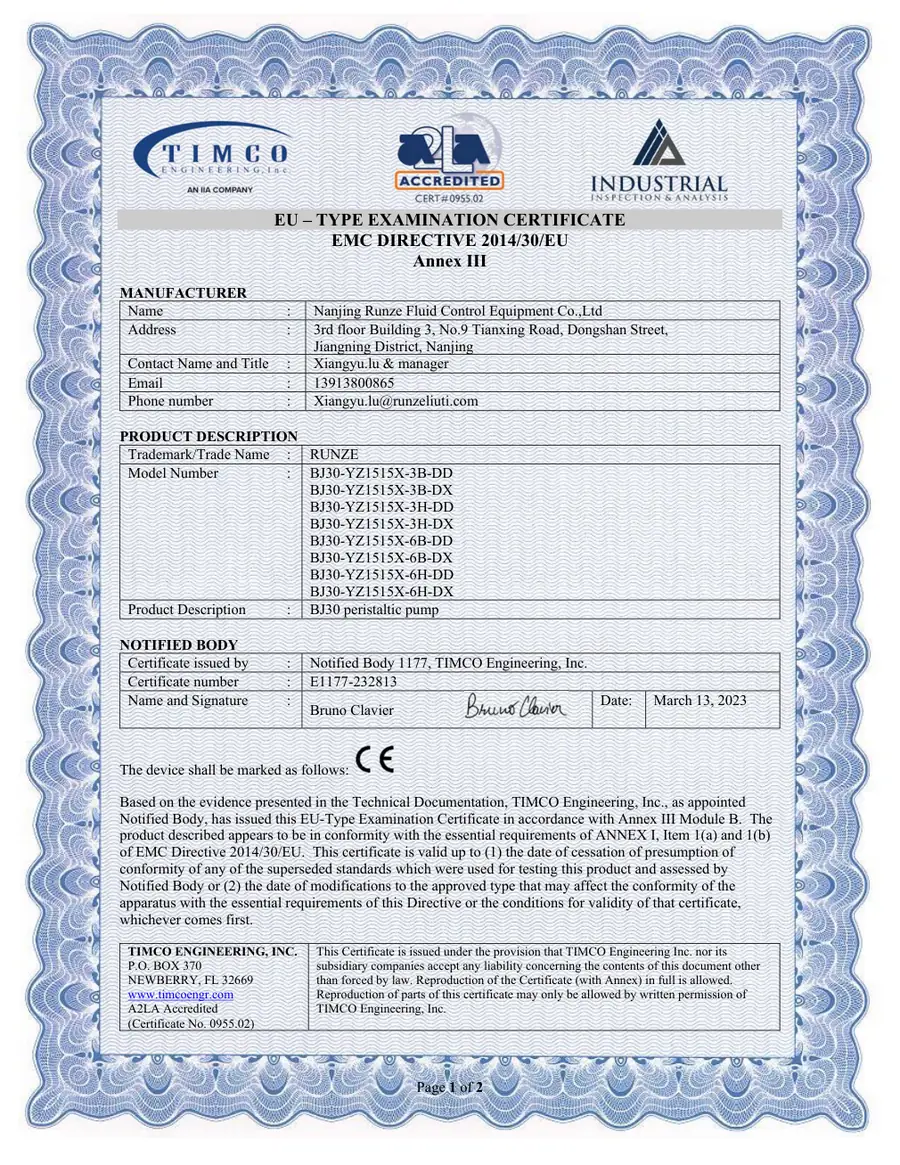

证书与报告

按产品、材料和目标市场确认具体文件是否适用。

查看资料

切换原理

PSV-10 与 PSY-10 的切换原理

PSV-10 及 PSY-10 所用阀头采用双自由度运动结构。转子先与当前流道分离，再转动至目标通道，切换过程中不经过其他通道。

选型时仍需结合介质、工作压力、管路和运行周期确认材料相容性及整套流路配置。

切换路径隔离

切换过程中，转子沟槽不经过其他通道，减少流路交叉污染。

双自由度阀头运动

阀头采用双自由度运动结构，先分离，再转动至目标通道。

氧化铝陶瓷流路

阀头触液部分采用氧化铝陶瓷，流道直径为 1.2 mm。

多种通信方式

支持 RS232、RS485 和 CAN 通信，可使用 ASCII 或 Modbus 协议。

型号与规格

PSV-10 与 PSY-10 产品型号

每种通道规格对应一个独立 SKU。请按所需通道数选择型号，进入商品页查看售价和购买。

PSV-10 · 多通道切换阀

无交叉污染切换阀

售价以商品页为准

提供 6、8、10、12 通道规格，采用绝对位置编码器反馈。

通道规格	型号	SKU
6通道	QHF-PSV10-T06-K1.2-C	1002170001
8通道	QHF-PSV10-T08-K1.2-C	1002170002
10通道	QHF-PSV10-T10-K1.2-C	1002170003
12通道	QHF-PSV10-T12-K1.2-C	1002170004

通道数

6、8、10 或 12 通道

流道直径

1.2 mm

触液材质

氧化铝陶瓷

接口螺纹

1/4-28 UNF

气压范围

0～0.5 MPa

位置反馈

绝对位置编码器

查看 PSV-10 产品

PSY-10 · 注射泵

无交叉污染注射泵

售价以商品页为准

额定行程 60 mm，可配 6、8、10、12 通道氧化铝陶瓷阀头。

通道规格	型号	SKU
6通道 / T-06	ZSB-PSY10-60-M06	1001200001
8通道 / T-08	ZSB-PSY10-60-M08	1001200002
10通道 / T-10	ZSB-PSY10-60-M10	1001200003
12通道 / T-12	ZSB-PSY10-60-M12	1001200004

额定行程

60 mm

阀头规格

T-06、T-08、T-10 或 T-12

阀流道直径

1.2 mm

控制步数

6,000 步（48,000 微步）

接口螺纹

1/4-28 UNF

最大工作压力

0.6 MPa

查看 PSY-10 产品

控制与通信

选型时需要确认的控制接口

通信接口

RS232、RS485、CAN

控制协议

ASCII、Modbus

确认合适的 PSV-10 或 PSY-10 型号

请提供所需通道数、介质、工作压力、管路、控制接口和数量，我们将协助确认型号并提供选型或报价信息。

申请选型支持
